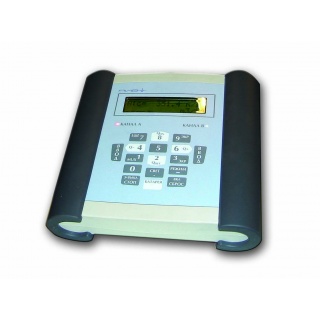

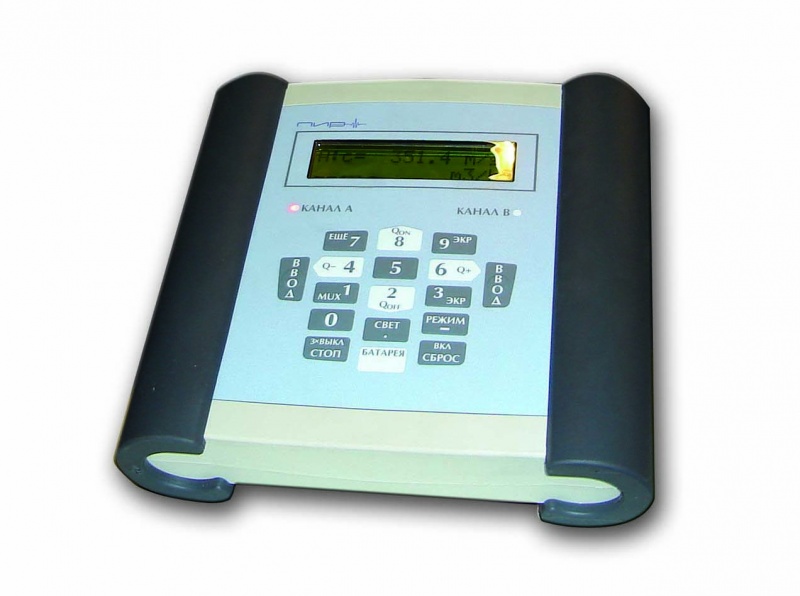

ПИР RF601 - небольшой расходомер с большими возможностями
ПИР RF601 - малогабаритный, но в то же время чрезвычайно мощный измерительный инструмент. Имея небольшие размеры и вес, этот портативный ультразвуковой расходомер с накладными датчиками позволяет производить измерения расхода практически любой жидкости без подзарядки аккумуляторной батареи свыше 14 часов. А эргономичный дизайн ПИР RF601 предоставляет оператору максимальную простоту использования и широкую свободу действий на объекте измерений.

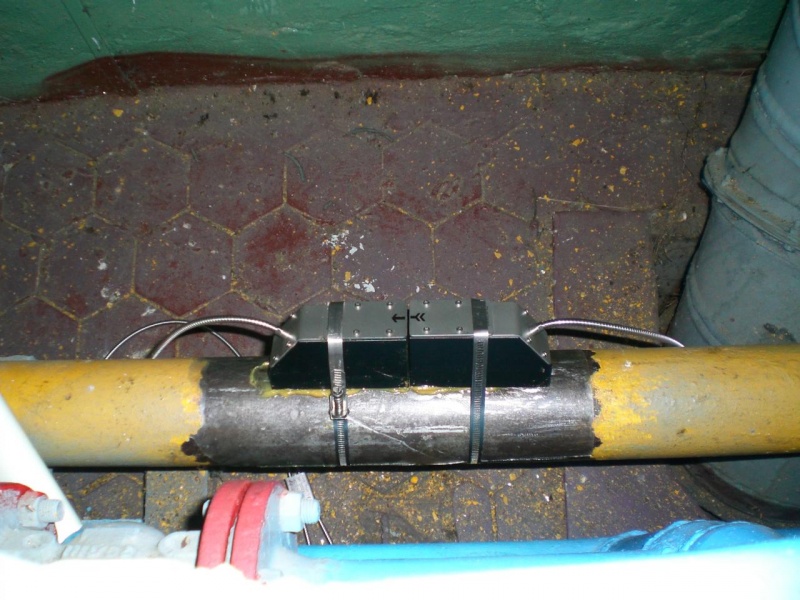

Благодаря четко структурированному меню и пошаговому вводу исходных данных, подготовка к началу измерений занимает не более 5 минут, включая измерение толщины стенки. Используя крепления накладных датчиков расхода на магнитной линейке, их монтаж и отстройка на трубопроводе - не более 3 - 5 минут.
В итоге не более чем через 10 минут получаем значимый результат измерений с погрешностью до ±0,5% измеряемой величины.
Короткое время пуска ПИР RF601 в работу обусловлено:
ПИР RF601 - взвешенное решение для работы в полевых условиях
При проектировании ПИР RF601 учитывались повышенные требования к оборудованию ежедневно работающему в самых различных промышленных условиях - от Заполярного круга до цехов ядовитых химических производств:

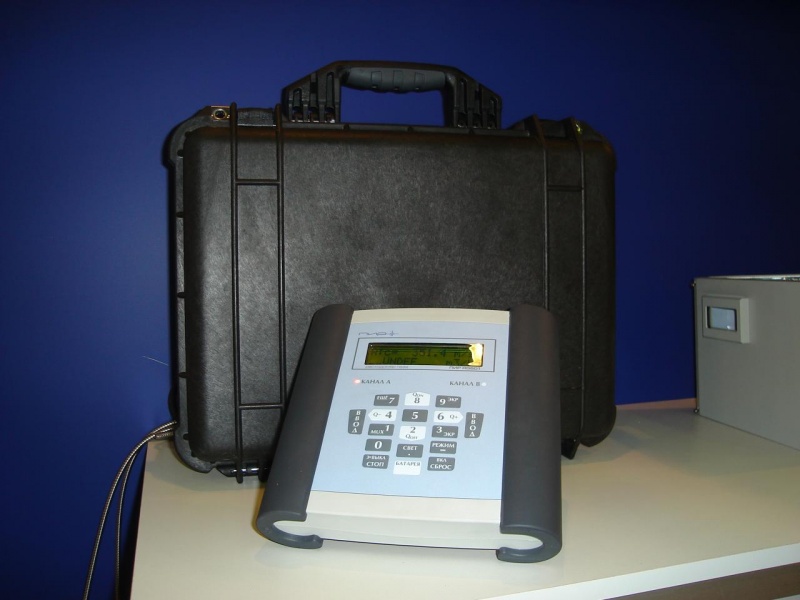

- малые размеры и вес для удобства переноски и монтажа: расходомер поставляется в высокопрочном герметичном чемодане 50*40*20 см, полный вес комплекта оборудования находится в пределах 10-12 кг, что позволяет одному человеку легко перемещать его по объектам измерений;
- простота и скорость монтажа: благодаря специальному креплению, вычислитель ПИР RF601 может быть легко подвешен на трубопроводе, стойке или эстакаде у точки выполнения измерений, предоставив оператору полную свободу действий для установки накладных датчиков;
- готовность к работе в полевых условиях: степень защиты блока электроники - IP65, а накладных датчиков - IP67 (IP68 по заказу) позволяет использовать расходомер как в дождливую, так и сухую пыльную погоду без боязни остаться без результата измерений;
- климатический фактор: диапазон температур рабочей среды и окружающей среды для накладных датчиков расхода ПИР составляет от -55 0С до +225 0С, а для блока электроники - от -20 0С до +60 0С. При использовании специальноготермочемодана, возможно применять блок электроники непосредственно на открытом воздухе и при температурах до -35 0С;
- с помощью специальных креплений накладных датчиков диапазон измерений может быть расширен до +4500С;
- гибкость в применении: всего два типа накладных датчиков расхода необходимо, чтобы охватить трубопроводы диаметром от 20 мм до 1000 мм;
- наличие расширенного архива результатов измерений: емкость архива расходомера ПИР RF601 100 000 измерений.
Портативный ультразвуковой расходомер ПИР RF601 зарегистрирован в Реестре средств измерений РФ за №45257-10 и в Реестре средств измерений РК за №KZ.02.03.04159-2011/45257-10.
ПИР RF01 внесен в Перечень средств измерений одобренных к применению на объектах ОАО "ГАЗПРОМ"
диапазон измерения:
скорости потока по жидкости от 0,01 до 25 м/с;
диапазон диаметров трубопроводов:
для измерения расхода жидкости - от 7 мм до 6500 мм;
погрешность выполнения измерений:
±0,5%... ±1,0% измеряемой величины (выбирается при Заказе) ;
межповерочный интервал:
4 года;
рабочая температура
вычислителя: -20 0С...+60 0С, в термочмодане - от -35 0С
накладных датчиков: -55 0С...+200 0С;
количество каналов измерения расхода: 2;
степень защиты
вычислителя: IP65,
накладных датчиков: IP56...IP68 (в зависимости от модели),
транспортировочного чемодана: IP67;
аккумуляторная батарея:
Li-Ion, 7.2 В / 4.5 Ач, время работы без подзарядки >14 ч.
аналоговые входы и выходы:
вариант 1 "Базовый" :
аналоговые выходы - 0...4/20 мА - 2 шт.,
оптореле (импульсный выход или аварийное реле) - 2 шт.,
вариант 2 "Мультифункциональный" :
аналоговые выходы - 0...4/20 мА - 4 шт.,
оптореле (импульсный выход или аварийное реле) - 2 шт.,
аналоговые входы - Pt100 / Pt1000 - 2 шт., 0...4/20 мА - 2 шт.,
вариант 3 "Энерго-Аудитор":
аналоговые выходы - 0...4/20 мА - 2 шт.,
оптореле (импульсный выход или аварийное реле) - 2 шт.,
аналоговые входы - Pt100 / Pt1000 - 2 шт.,
вариант 4: по спецификации Заказчика;
встроенная память: 100 000 измерений;
цифровой выход:
RS232 по внутреннему протоколу, программное обеспечение "ПИРометр" для снятия архива.
Базовый комплект: вычислитель, накладные датчики с монтажным набором, транспортировочный чемодан, кабель связи и ПО, акустический гель, комплект документации.
Опции: толщиномер ультразвуковой, накладной термометр сопротивления Pt100 или Pt1000, удлиннитель кабеля датчиков, зарядное устройство для автомобиля.
Для подбора оптимальной конфигурации вычислителя и конкретных типов накладных датчиков мы рекомендуем заполнить опросный лист, указав как можно более подробно условия Вашей измерительной задачи.
Наши специалисты тщательно подберут для Вас оптимальный комплект оборудования, ответят на вопросы и дадут рекомендации по правильному применению .
