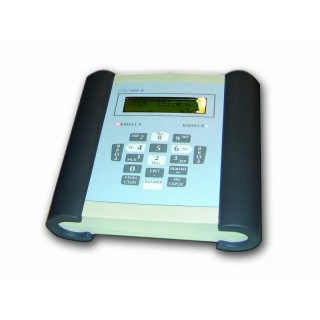

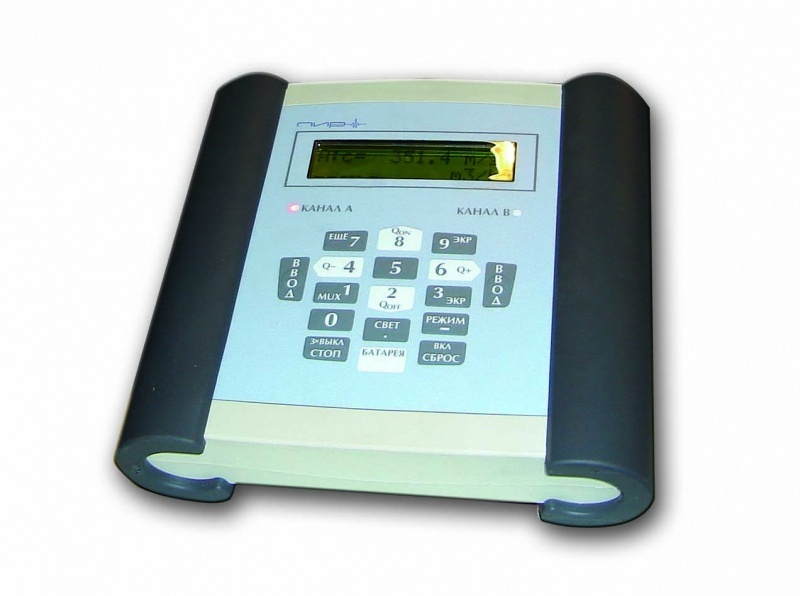

ПИР RG601
ПИР RG601 — уникальный портативный ультразвуковой расходомер «два в одном» для измерения расхода газа и жидкостей. Объединяя две технологии в одном приборе — «широкий» луч для газа и «узкий» для жидкостей — он становится универсальным решением для комплексного обследования объектов газовой отрасли. Обеспечивает быстрый и точный контроль технологических параметров в полевых условиях.
Универсальный инструмент для газовой отрасли. ПИР RG601 — это синергия двух проверенных технологий ультразвукового измерения в одном компактном корпусе. Его ключевая особенность — двойная технологическая база, позволяющая решать широкий спектр задач на одном объекте без смены оборудования.
- Две технологии в одном приборе:
- «Широкий» луч (на основе волн Лэмба): Оптимален для точного (±1% ИВ) измерения расхода газа на трубопроводах диаметром от 10 мм до 1600 мм.
- «Узкий» луч: Обеспечивает высокую точность (±1%) при измерении жидкостей на трубопроводах от 40 мм до 6500 мм.

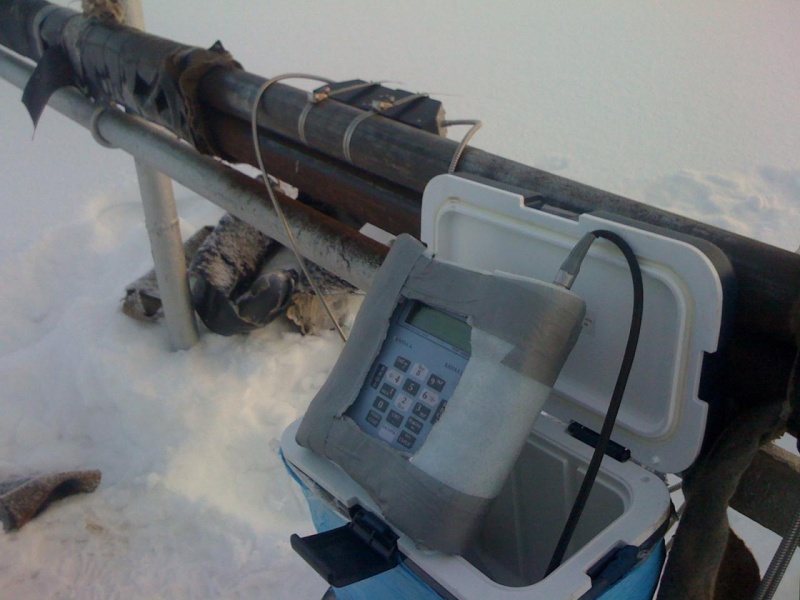

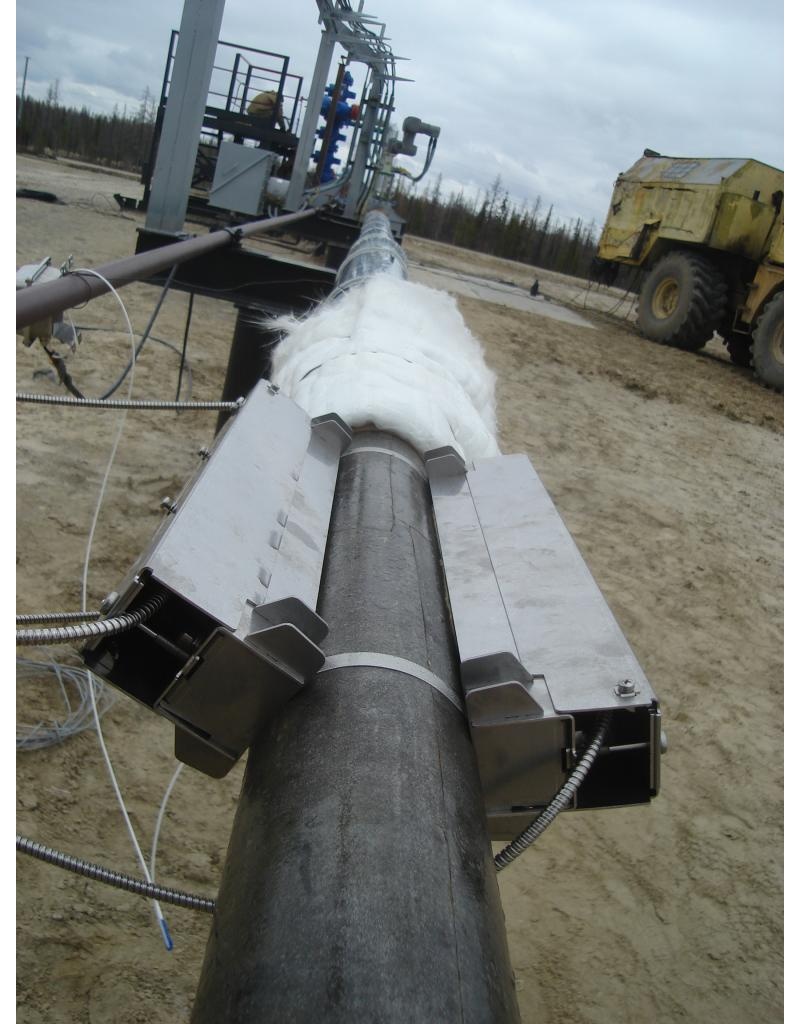

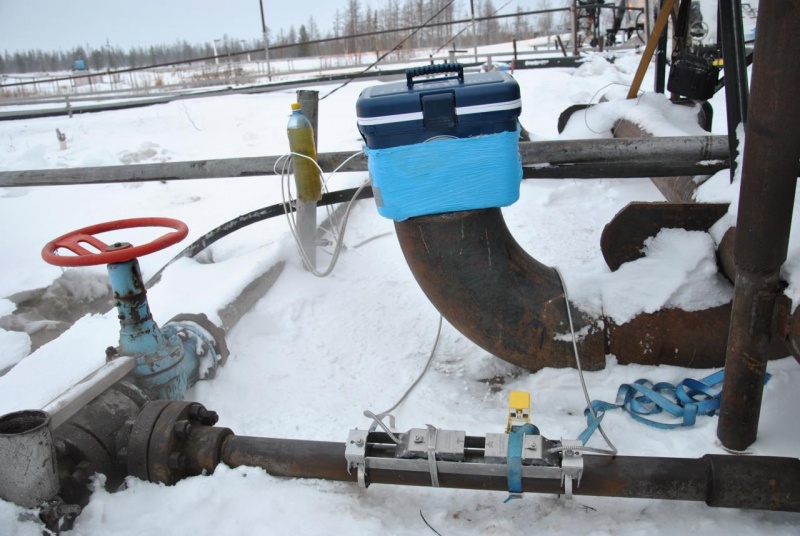

- Готов к сложным условиям: Электронный блок (ЭБ) и накладные датчики (ультразвуковые преобразователи расхода, УЗПР) с защитой до IP68 позволяют работать на улице, в колодцах и при неблагоприятной погоде. Удлинение кабеля до 90 метров дает возможность проводить измерения из укрытия.
- Повышенная производительность: Наличие двух независимых измерительных каналов позволяет вести мониторинг на двух линиях одновременно, будь то газ или жидкость.
- Автономность и мобильность: Время работы от аккумулятора — более 14 часов с возможностью подзарядки от автомобиля. Полный комплект в защищенном кейсе весит не более 10-12 кг, а эргономичный дизайн освобождает руки оператора для удобного монтажа.

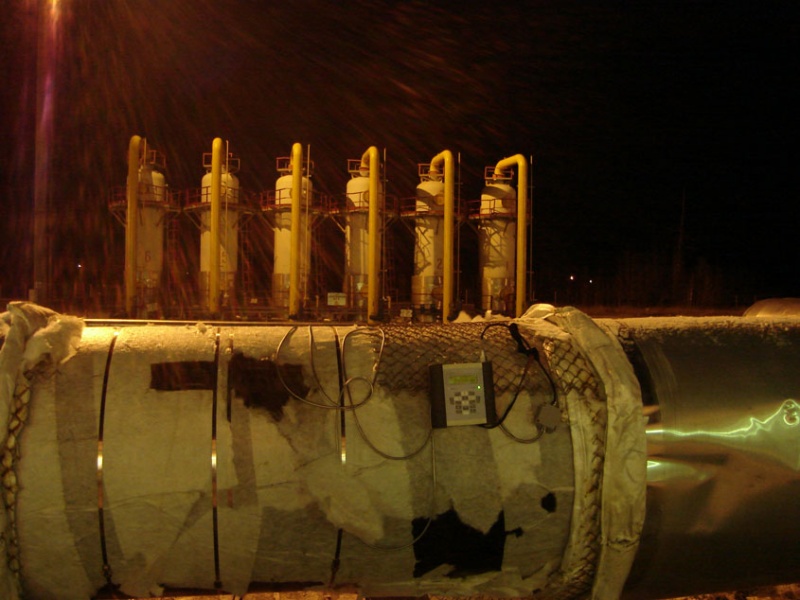

- Газотранспортные предприятия: Комплексное обследование компрессорных станций: оценка производительности ГПА, контроль запорной арматуры, скрубберов, систем охлаждения.

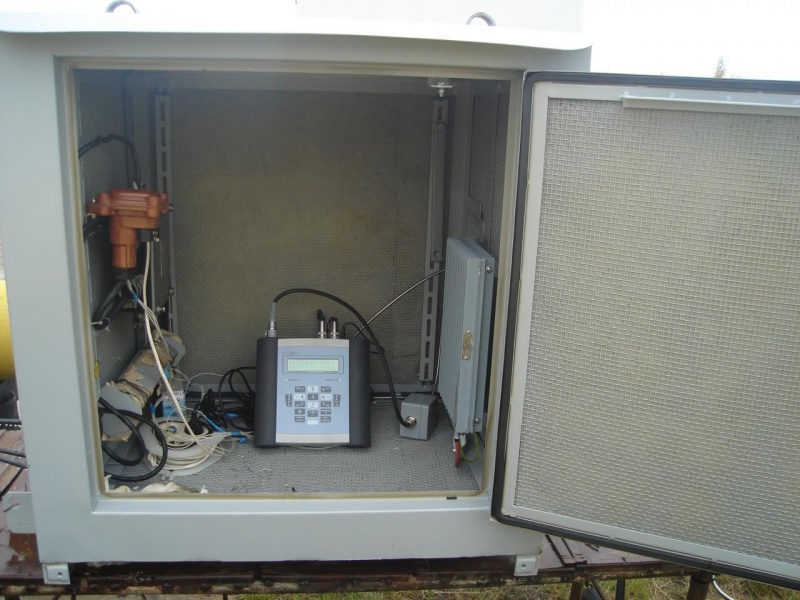

- Газораспределительные предприятия: Сервисное обслуживание узлов учета газа, предварительные замеры для оптимального размещения стационарных дублирующих узлов учета.
- Газо- и нефтехимические предприятия: Технологические измерения расхода синтез-газа, водорода и водородосодержащих газов в процессах гидроочистки, риформинга.
- Технологический контроль: Контроль эффективности вспомогательного оборудования, систем водоснабжения, охлаждения и теплоснабжения на промыслах и перерабатывающих заводах.
|
Параметр |
Значение / Описание |
|---|---|
|
Тип прибора |
Портативный ультразвуковой расходомер (газ/жидкость) |
|
Регистрация |
Внесен в Реестр СИ РФ №45257-10. Одобрен к применению в ПАО «Газпром». |
|
Диапазон измерений |
Скорость потока: Газ: 0.01 – 35 м/с, Жидкость: 0.01 – 25 м/с |
|
Диапазон диаметров |
Газ: от 10 мм до 1600 мм, Жидкость: от 40 мм до 6500 мм |
|
Погрешность |
±1.0% или ±2.0% измеряемой величины (на выбор при заказе) |
|
Приведение объема газа |
По стандартам GERG-91 мод., AGA8-92DC |
|
Межповерочный интервал |
4 года |
|
Темп. диапазон |
УЗПР (датчики): -55°C … +200°C |
|
Количество каналов |
2 независимых измерительных канала |
|
Степень защиты (IP) |
Электронный блок: IP65 |
|
Память |
Встроенный архив на 100 000 измерений |
|
Аккумулятор |
Li-Ion, 7.2 В / 4.5 Ач. Время работы >14 часов. |
|
Возможности оснащения |
Аналоговые выходы 0/4-20 мА, оптореле (импульсный/аварийный выход), частотный вход 0-5 кГц, аналоговые входы для датчиков температуры Pt100/Pt1000, тока 0/4-20 мА и напряжения 0-1 В. Конфигурация подбирается под задачу. |
|
Интерфейс и ПО |
Цифровой выход RS-232. ПО «ПИРометр» для снятия архива и анализа данных. |

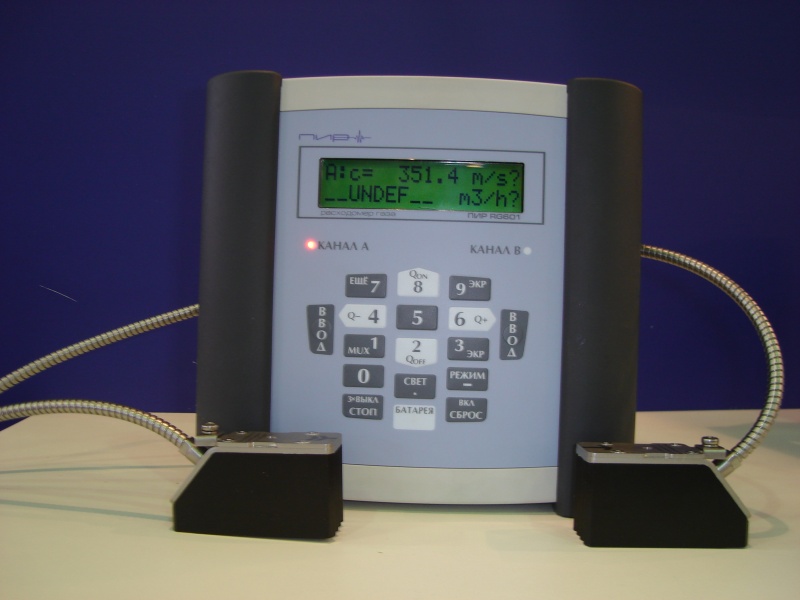

Базовый комплект включает: электронный блок (ЭБ), ультразвуковые преобразователи расхода (УЗПР) с монтажным набором, высокопрочный транспортировочный кейс (IP67), кабели связи, акустический гель, демпфирующий материал, программное обеспечение «ПИРометр», полный пакет документации.
Рекомендуемые опции: ультразвуковой толщиномер для измерения толщины стенки трубы (подключается напрямую к ЭБ), накладные термометры сопротивления Pt100/Pt1000, удлинители кабелей (до 90 м), автомобильное зарядное устройство.
Для точного подбора конфигурации заполните опросный лист. Наши специалисты помогут выбрать оптимальный комплект под ваши задачи и дадут подробные консультации по применению.
